自動配列ネスティー8
NESTY 8 — 2D NESTING

自動配列ネスティー8ネスティーエイト

板取りを、限界まで詰める。

DXF/DWGを読み込み、実輪郭同士を噛み合わせる真形状ネスティングで、経験者の手配置を上回る配置を数十秒で。

SCROLL

その一枚の母材から、
あと何個、取れるだろう。

部品を並べ、回し、隙間をにらむ。
ベテランの勘と、時間だけが頼りだった。

凹みに凹みを噛ませる、あの一手を、
ソフトが数十秒で探し出す。

歩留まりの限界を、ネスティー8が更新する。

MEASURED

実測で、語る。

カタログ値ではなく、実際の形状データでの実測値です。

77 → 112個
三日月形状の取り数(同一母材)。単純な格子配置に対し、クラスタ噛み合わせ探索で +45%
345秒 → 25秒
数百頂点の複雑輪郭8個+L字10個の演算時間。安全側の輪郭間引きで 13.8倍 高速化
0.8秒
DWG図面の読み込み変換(歯車 124.8mm)。無料の公式コンバータと自動連携
FEATURES

材料を、使い切る五つの力。

歩留まりの数字を追うだけでなく、「切って使える」結果を出すことにこだわりました。図面を入れて「実行」を押すだけ。難しい設定なしで、ベテランの手配置を超える板取りが手に入ります。

01

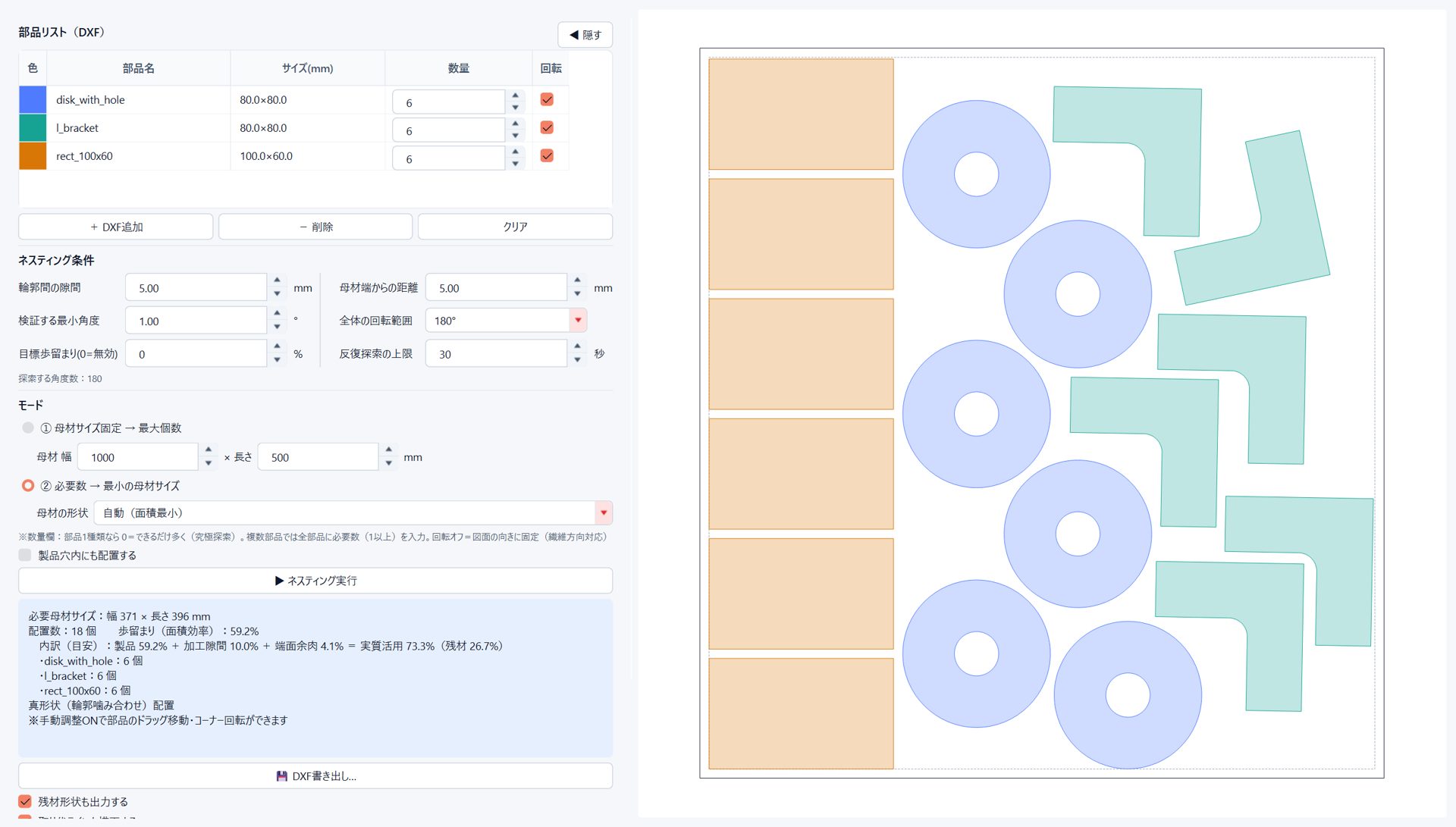

穴あき円板・L字・長方形の混載ネスティング結果。実輪郭で噛み合わせて密に配置
TRUE-SHAPE NESTING

実輪郭で、
噛み合わせて詰める。

外接する四角ではなく、部品の実際の輪郭どうしを噛み合わせて判定。凹んだ部分に別の部品が入り込む、密な配置を自動で見つけます。複数種類の部品を混ぜても、ドラッグ&ドロップして員数を入れるだけ。

凸凹をかみ合わせる真形状(No-Fit Polygon)配置 異なる部品の混載もそのまま計算 回転の可否は部品ごとに指定(繊維方向に対応)
02

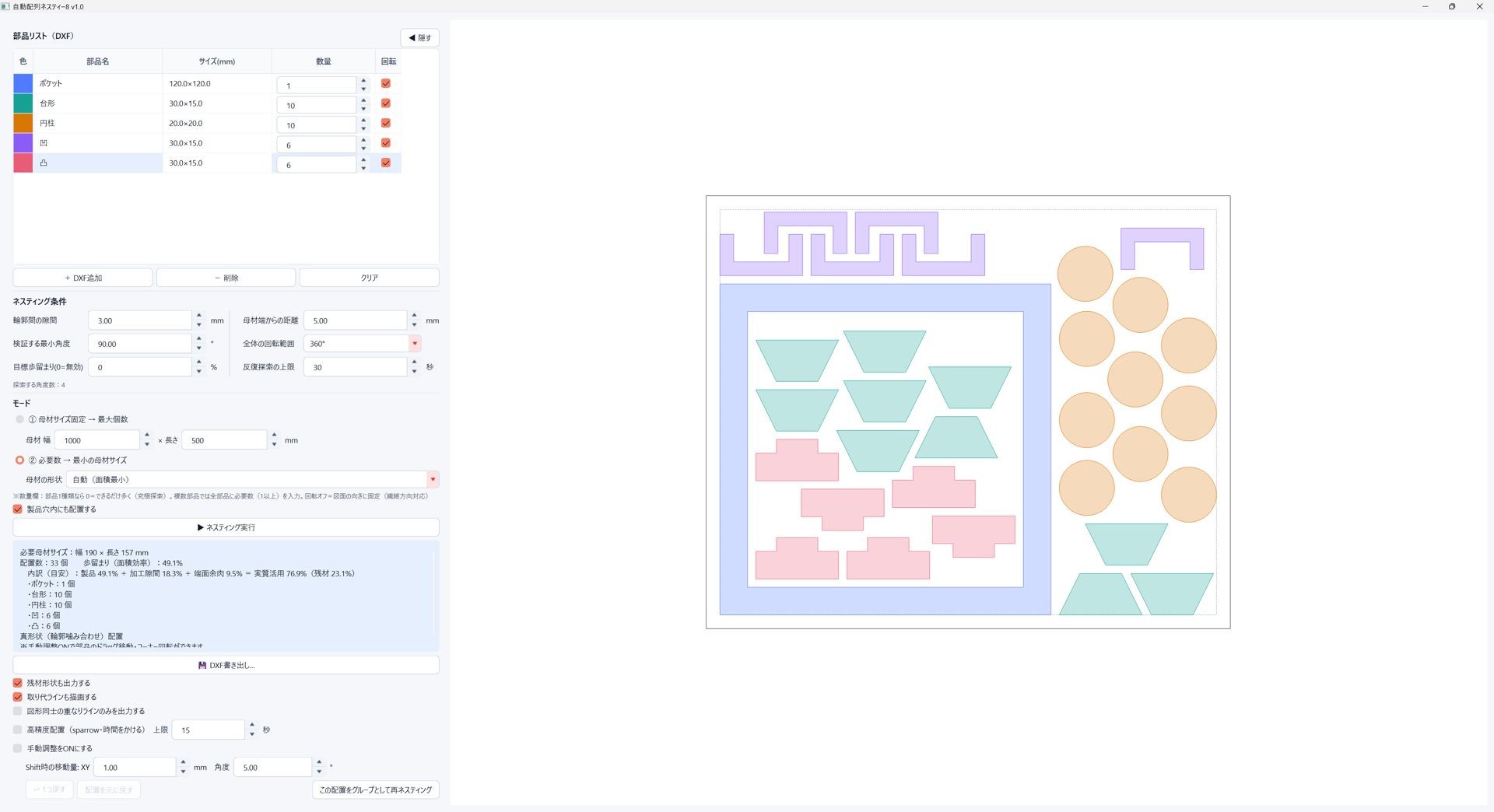

大きなポケット部品の穴の内側に、台形や円柱などの部品が並んだネスティング結果
HOLE NESTING

捨てていた穴の中を、
製品に変える。

フレームやポケット形状にあいた穴(抜き)の内側は、ふつう捨ててしまう部分。ネスティー8は、その穴の中にも入る部品を自動で並べます。穴に置いた部品は新しく材料を使わないので、その分だけ歩留まりが上がります。

「製品穴内にも配置する」にチェックして実行するだけ 内側に大きな空きがある部品ほど効果大 隙間保証つきで、切り出せる配置だけを提案 高精度配置と併用しても、穴の中の部品はそのまま
03
三日月形状を180°ペアで噛み合わせ、最小母材に高密度で配置した結果
HIGH-PRECISION (sparrow)

時間をかけてでも、
限界まで詰める。

ふつうの実行でも十分きれいに並びますが、もっと詰めたいときは「高精度配置」。三日月のように凹凸の激しい形を、かみ合わせるように配置するのが得意です。かけた時間ぶんだけ隙間なく詰まり、良い結果が出たときだけ採用——結果が悪くなることはありません。

最新研究ベースの高精度エンジン(Rust製)を搭載 上限時間を指定して、その範囲で最善を探索 自社エンジンと競わせ、必ず良い方を採用
04

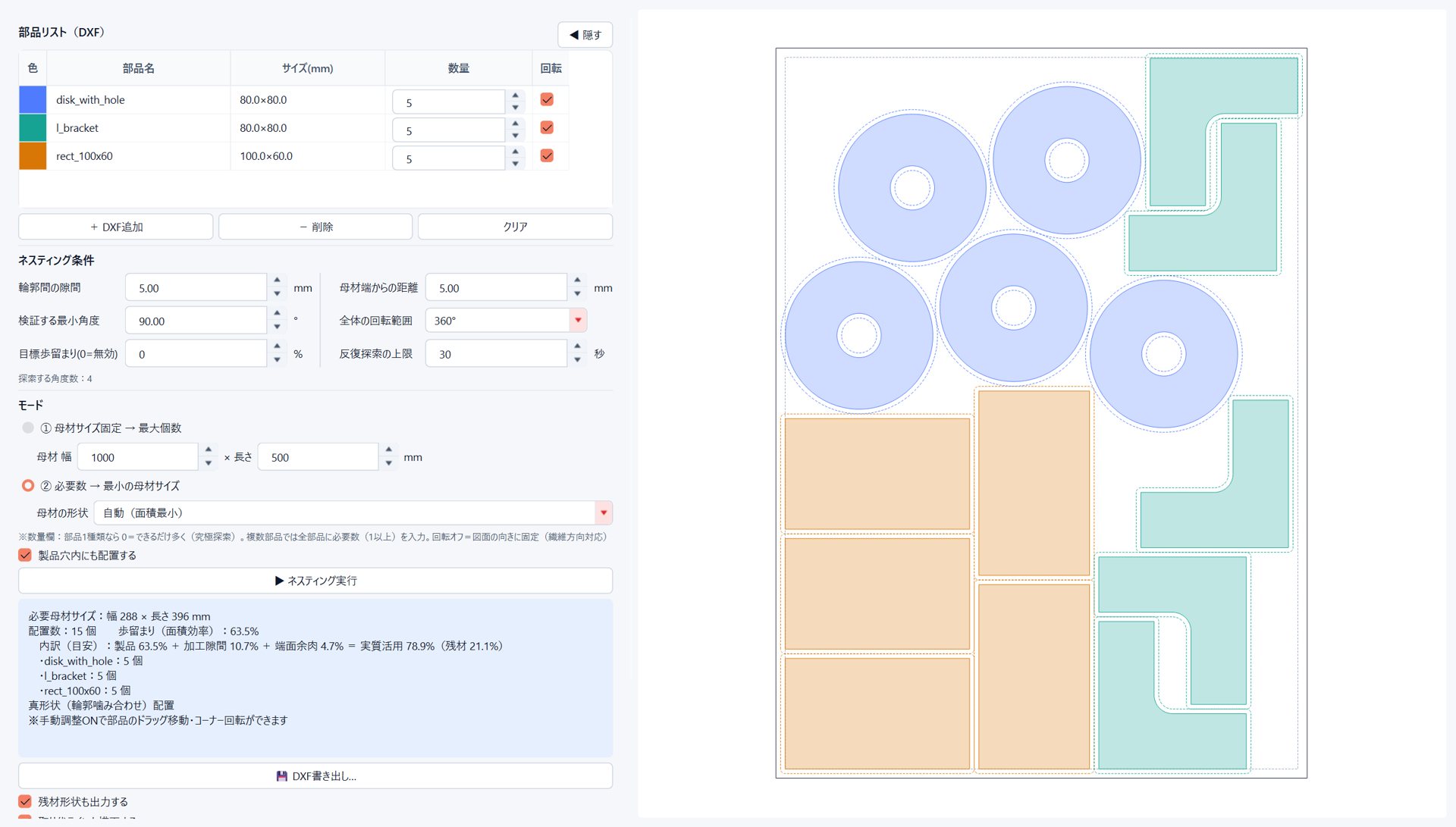

手動調整をONにした画面。各部品のまわりに破線の隙間ラインが表示され、ドラッグで動かせる
MANUAL TUNING

最後のひと詰めは、
手で。

自動の配置を、あと少しだけ人の手で直したいときに。手動調整をONにすると、部品をドラッグで移動・回転できます。各部品のまわりに破線の隙間ラインが出て、余白がひと目で分かり、隙間違反はその場で警告。動かした結果は、そのままDXFの書き出しにも反映されます。

ドラッグ移動・コーナー回転(刻み量も指定可) 破線の隙間ラインで安全余白を可視化 「元に戻す」でいつでもやり直し
05

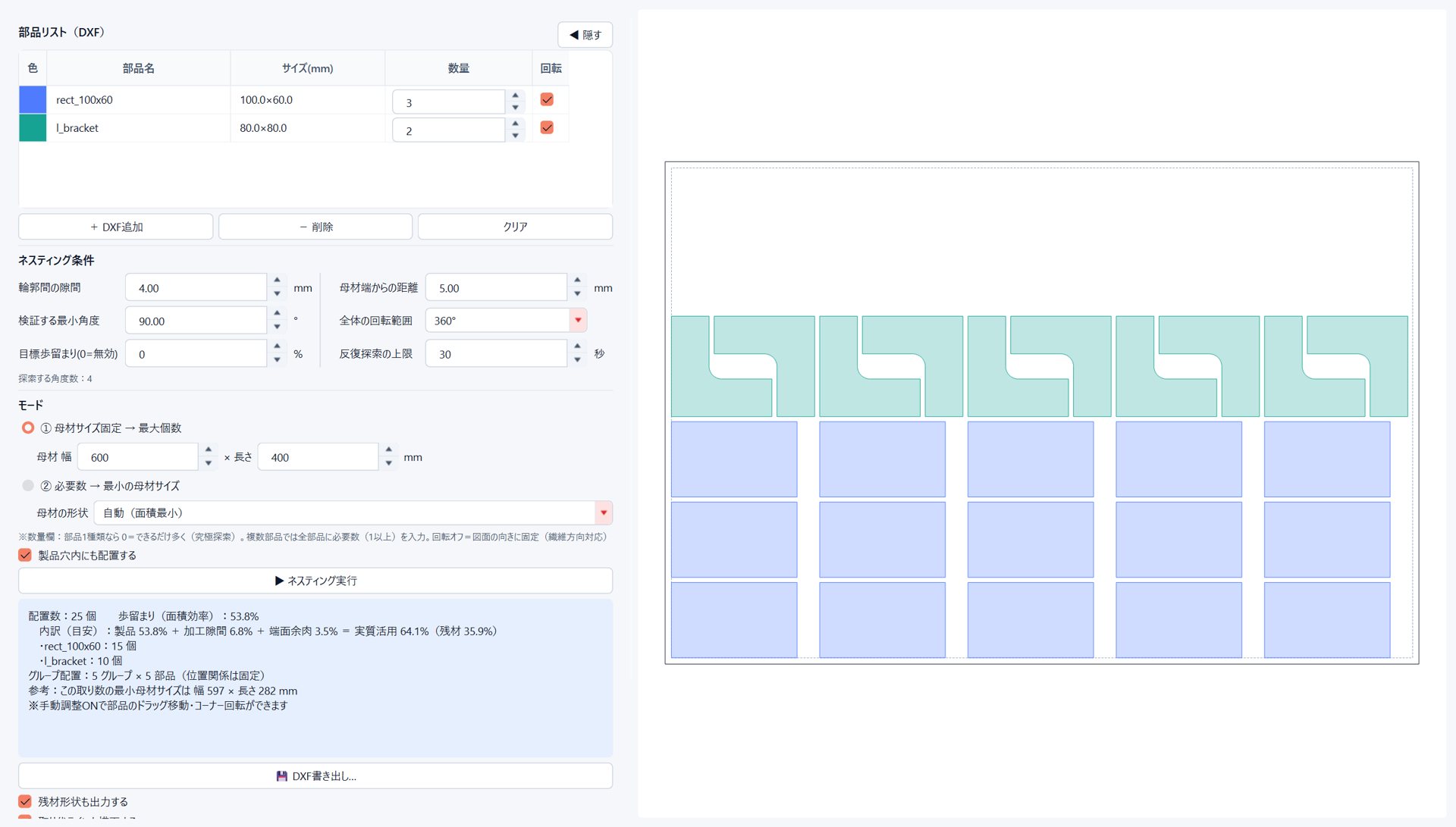

よく詰まった1組をグループ化し、母材上に何組も敷き詰めたネスティング結果
GROUP RE-NEST

よく詰まった一組を、
丸ごと敷き詰める。

気に入った並びができたら、それを1つの塊(グループ)として材料に並べ直し。「よく詰まった1組」を作ってから何組も敷き詰めたいときに便利です。手で調整した1組の中の位置関係も、そのまま保たれます。

今の配置をワンクリックでグループ化 母材固定なら最大組数、必要数なら最小母材を計算 1組の中の相対位置は崩さず維持
PLACEMENT LIST

並べたあとを、数字で渡す。

配置した部品に番号が振られ、位置と角度が一覧で残ります。CSVに書き出せて、DXFにも同じ番号が入るので、切ったあとの山から「何番がどれか」をそのまま照合できます。

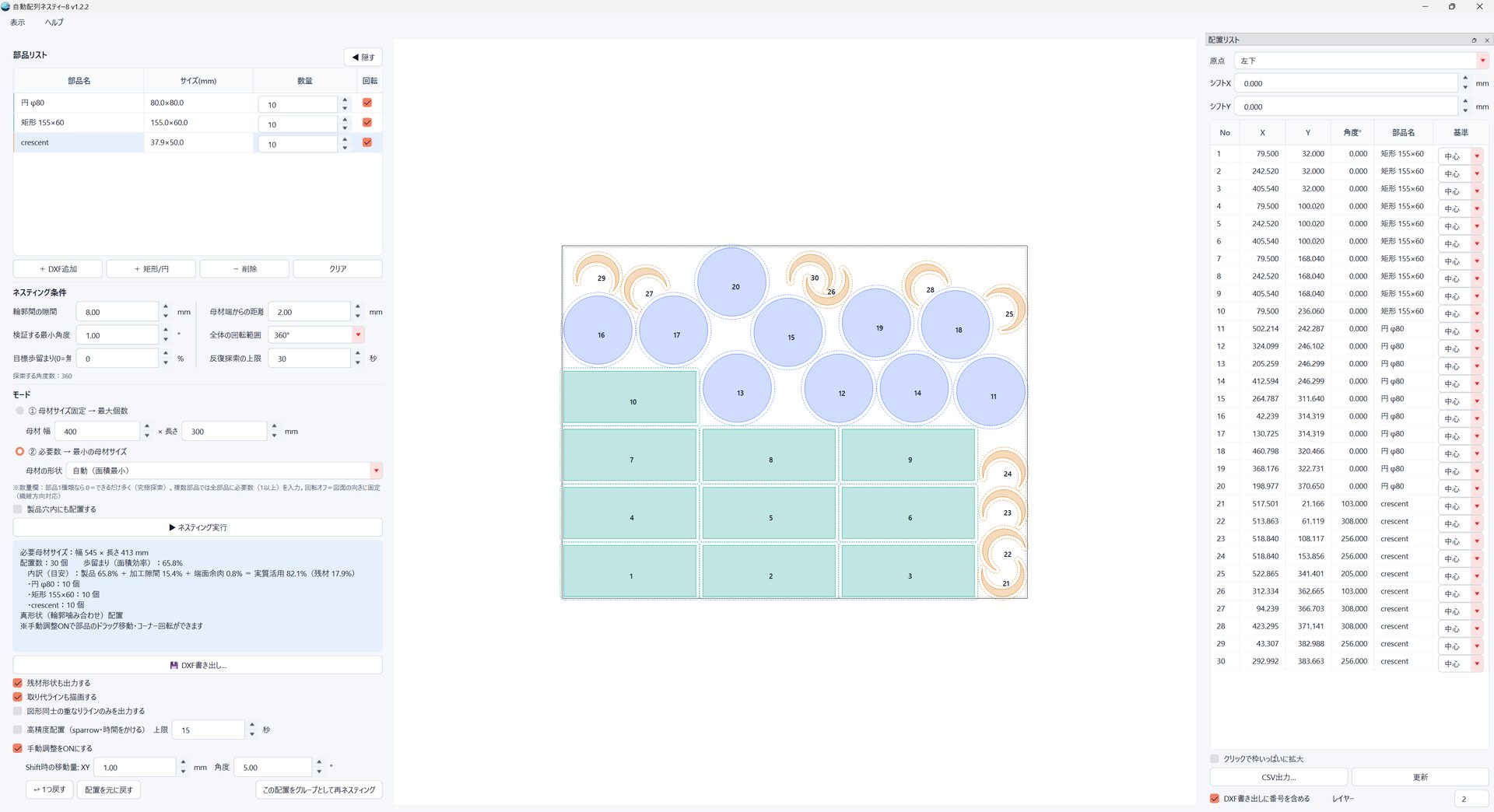

配置結果の右側に配置リストを表示した画面。部品ごとの番号・X・Y・角度・部品名が一覧になっている
POSITION & ANGLE

どの部品が、どこに、
何度で。

配置結果の一つひとつに番号が付き、座標(X・Y)と回転角度が一覧で並びます。原点は母材の中央・四隅から選べ、部品のどこで測るか(中心・四隅)も指定できます。加工機に合わせた座標のまま読めます。行をクリックすれば図の中の部品が光り、数値を打ち替えれば部品がその場で動きます。

部品ごとに番号を自動付与(画面と図面の両方に表示) 位置と角度を 0.001mm・0.001° 単位で表示 原点は母材の中央/四隅から選択、シフト量も指定可 数値を打ち替えて、その場で微調整 列の幅や原点の設定は、次に起動したときもそのまま

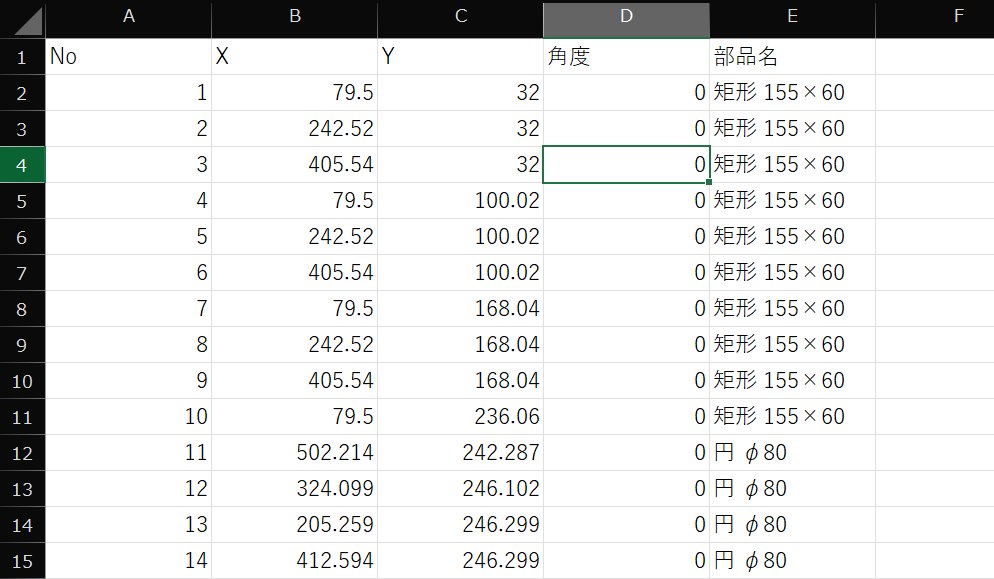

配置リストをCSVに書き出し、Excelで開いた画面。No・X・Y・角度・部品名が表になっている
CSV EXPORT

そのまま、
Excelで開ける。

一覧はボタン一つでCSVに書き出せます。Excelでそのまま開けるので、加工指示書や部品表への流用も、社内の様式に合わせた集計も自由です。専用の形式ではないので、他のソフトに渡すときも困りません。

No・X・Y・角度・部品名を1行ずつ出力 Excelでそのまま開ける標準のCSV 先頭行に、座標の基準(原点の設定)を記録

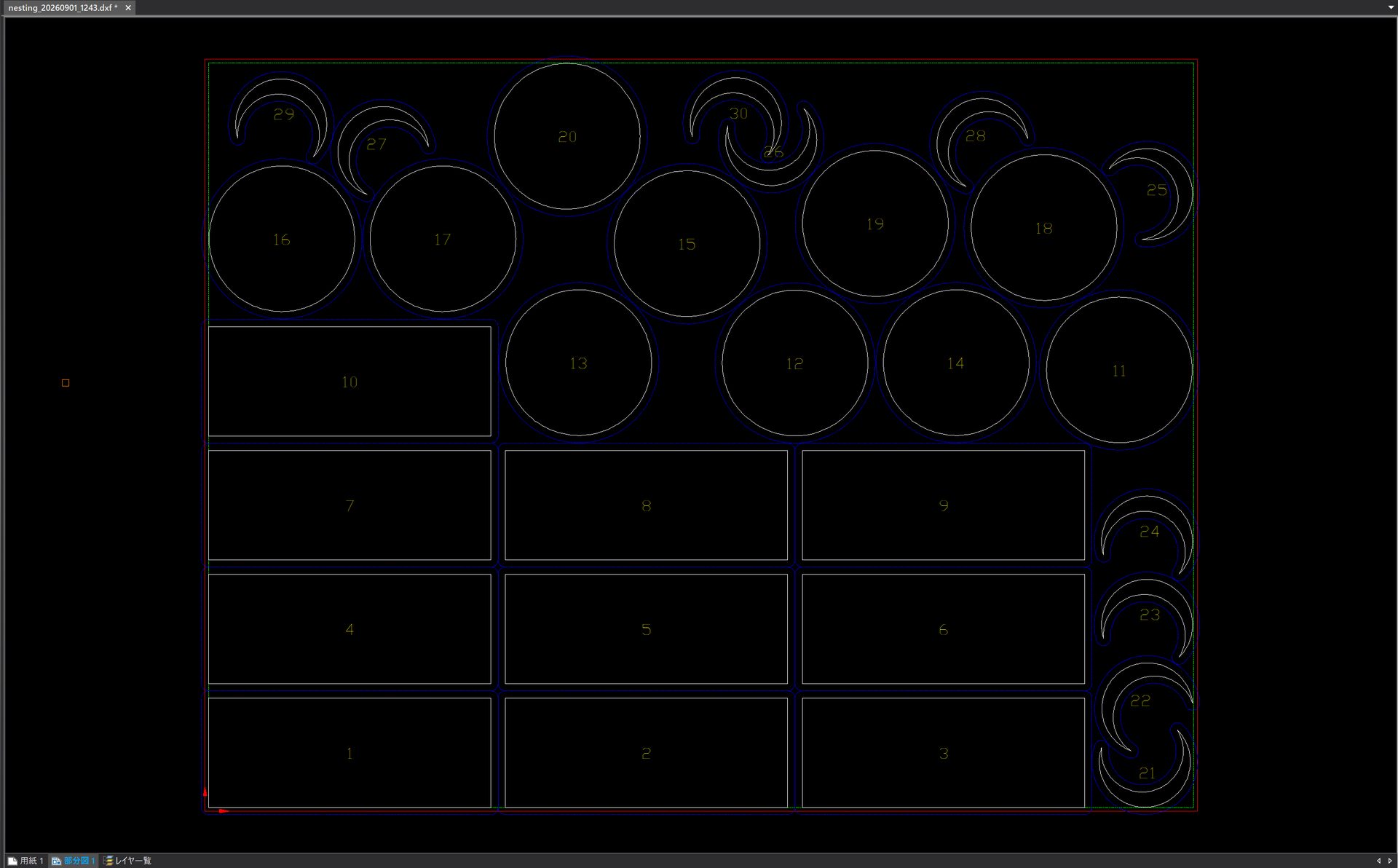

書き出したDXFをCADで開いた画面。各部品の中央に配置リストと同じ番号が入っている
DXF NUMBERING

図面にも、
同じ番号が入る。

DXFの書き出し時に、各部品へ一覧と同じ番号を書き込めます。書き込むレイヤーは指定できるので、加工データに影響を与えずに済みます。切り終わった板の上でも、図面と現物を番号で突き合わせられます。

一覧と同じ番号をDXFに書き込み 番号を入れるレイヤーは指定可能 取り代ラインは、丸穴・角のRを円弧のまま出力
WORK DATA

作業を、そのまま渡せる。

部品・数量・条件・配置結果を、1つのファイルに保存できます。図面もその中に入るので、受け取った人は開くだけ。担当が替わっても、続きからそのまま作業できます。

ファイルメニューを開いた画面。新規・作業データを開く・上書き保存・名前を付けて保存が並んでいる
SAVE & HANDOVER

図面ごと、
1つのファイルに。

「名前を付けて保存」で、部品も条件も配置結果も1つのファイル(.n8p)にまとまります。元の図面もファイルの中に入るので、相手のパソコンに図面が無くても開けます。手で動かした位置や角度も、そのまま残ります。客先と同じ配置を見ながら打ち合わせる、といった使い方もできます。

新規・開く・上書き保存・名前を付けて保存(Ctrl+S など、いつもの操作) 保存していない作業があるときは、閉じる前に確認 ファイルを部品リストへドラッグしても開ける インターネットにはつなぎません。ただのファイルです
ウィンドウのタイトルに、開いている作業データの名前が表示されている
ROUNDING & ORIGIN

材料の寸法を、手配しやすい数字で。

「必要数 → 最小の母材サイズ」で求めた材料の寸法を、きりのよい数字にそろえて出せます。原点は画面にもDXFにも出るので、CADや加工機との原点合わせもしやすくなりました。

寸法丸めの欄に1.0mm・ふくらますを指定し、結果欄に必要母材サイズと丸める前の必要寸法が表示されている
SIZE ROUNDING

そのまま、
材料の手配に使える。

材料の幅・長さを、0.1〜1mm の刻みにそろえて表示できます。計算そのままの 71.6mm ではなく 72mm のように、そのまま材料の手配に使える寸法で結果が出ます。丸めかたは「ふくらます(必ず大きい側へ)」と「四捨五入」から選べ、丸める前の寸法も一緒に確認できます。

材料の幅・長さを 0.1〜1mm 刻みに 丸めかたは「ふくらます」「四捨五入」から選択 丸める前の寸法も、結果欄に並べて表示 材料の寸法がまれに 1mm 大きく出ることがあった点を修正
配置結果の図に、材料の原点が赤、部品ごとの原点が青い点で表示され、右側に配置リストが並んでいる画面
ORIGIN

原点を、
画面と図面で合わせる。

画面に材料の原点(赤)と部品ごとの原点(青)を表示できます。DXFにも、番号と一緒に原点を書き出せるので、CADや加工機の原点と合わせる作業がぐっと楽になります。

原点の表示(赤=材料の原点/青=部品の原点) DXFへ、番号と一緒に原点を書き出し 手動調整では、つかんだ部品に枠と四隅の印。回すときのつかみ所がひと目で分かる 部品一覧の「向き°」で、ネスティング前に図面の向きを整えられる
MORE

現場で効く、細部。

残材・取り代・共通線を出力

配置結果はDXFで書き出し、そのままCAD/CAMへ。母材から工具幅と端面取り代を差し引いた「使える残材形状」や、隣接部品が刃を共有する共通線も、必要なものだけ一緒に出せます。取り代ラインは丸穴も角のRも円弧のまま。精度は0.0001mmまで指定できます。

DXF・DWG 両対応(導入も代行)

DXFはそのまま、DWGは無料の公式コンバータと自動連携で読み込み。コンバータの導入もアプリが代行するので、面倒な準備は要りません。書き出しは、円弧やスプラインも元図面の精度のまま。

設定を記憶、毎日使いやすく

隙間・母材サイズ・回転範囲などの条件は次回起動時も記憶。毎回入れ直す必要はありません。左メニューは折りたたんでプレビューを画面いっぱいに広げられ、細かい配置も大きく確認できます。配置リストの列の幅や、パネルの位置・原点の設定も覚えています。

PRICE

板1枚あたりの差が、毎月積み上がる。

材料費は、毎月出ていく費用です。歩留まりが数%動けば、その差は月々の支払いとして積み上がります。買い切りなので、翌年以降の費用はかかりません。

1ライセンス(パソコン1台)
¥380,000
税込・買い切り/月額費用なし
ご購入から1年間、アップデートを無償でご提供します
パソコンを入れ替えたときのライセンスキー再発行も、同じく1年間無償です
1年を過ぎたあとも、お使いのバージョンはそのままご利用いただけます

※ 本製品は取得価額40万円未満のため、中小企業者等の少額減価償却資産の特例(2029年3月31日までの取得・青色申告など条件あり)の対象となり、取得年度に全額損金算入できる場合があります。適用可否は顧問税理士にご確認ください。

SPEC

動作環境・仕様

対応OSWindows 10 / 11
入力形式DXF(LWPOLYLINE / POLYLINE / CIRCLE / ARC / ELLIPSE / SPLINE / LINE / INSERT)、DWG(無料の公式コンバータ連携)
出力形式DXF(元エンティティをブロック配置=円弧・スプラインは元精度のまま)。残材形状・取り代ライン・共通線レイヤの追加出力に対応。取り代ラインの丸穴・Rは円弧で出力し、精度(出力トレランス 0.0001〜0.5mm)を指定できます
配置条件輪郭間の隙間(工具幅)、母材端からの距離、回転範囲(なし/90°/180°/360°)と最小角度、部品ごとの回転禁止、目標歩留まりと探索時間
モード① 母材サイズ固定 → 最大個数 / ② 必要数 → 最小の母材サイズ提案(母材形状の希望指定可)
作業データ部品・条件・配置結果を1ファイル(.n8p)に保存。図面を同梱するため、別のパソコンでもそのまま開けます
配置リストNo・X・Y・角度・部品名。母材原点位置(中央・四隅+シフト量)/モデル原点位置(中心・四隅)。CSV出力・DXFへの番号と原点の書き込みに対応。原点を画面に表示(赤=材料の原点/青=部品の原点)
寸法丸め必要数から求めた母材の幅・長さを 0.1〜1mm 刻みで丸め(ふくらます・四捨五入)
動作形態デスクトップアプリ。インターネット接続不要の完全オフライン動作
ライセンス1ライセンスにつきパソコン1台。ライセンスキーでご利用のパソコンを指定します(オフラインで完結)
アップデートご購入から1年間は無償。以降は有償となりますが、新規のご購入よりお安くご提供します。※ 1年を過ぎたあとも、お使いのバージョンはそのままご利用いただけます。
HOW TO START

導入の、流れ。

お問い合わせ

普段の板取りの形状・材料・お困りごとをお聞かせください。

実データで検証

お手元のDXFをお送りいただければ、実際の配置結果でご判断いただけます。

ライセンス発行

ご利用PCの申請ファイル(マシンコード入り)を頂き、ライセンスキーを発行します。

運用開始

インストーラを実行するだけ。導入後もメールでサポートします。

FAQ

よくあるご質問。

お問い合わせの前に、よくいただくご質問をまとめました。ここに無いことは、遠慮なくお尋ねください。

自社の図面で試せますか?

試せます。お手元のDXFをお送りいただければ、実際の配置結果をお返しします。

形によって効果に差が出ます。三日月・L字・扇形のように出っぱりとへこみがはっきりした形ほど効果が大きく、長方形だけの板取りでは差が小さくなります。だからこそ、実データでご判断いただくのが確実です。

購入後のアップデートはどうなりますか?

ご購入から1年間、アップデートを無償でご提供します。

1年を過ぎたあとも、お使いのバージョンはそのままご利用いただけます。使えなくなることはありません。

以降のアップデートをご希望の場合は有償となりますが、新規のご購入よりお安くご利用いただけます。ご希望の際は和幸技研へお問い合わせください。

パソコンを買い替えたら、また購入が必要ですか?

買い直しは必要ありません。ライセンスの追加購入も不要です。

新しいパソコンにアプリをインストールして起動し、案内画面の「申請ファイルを保存…」で作ったファイルを和幸技研へお送りください(メール・お問い合わせフォームのどちらでも受け付けます)。今のパソコンのライセンスは、同梱の「ライセンス導入ツール」で破棄していただきます(手順はユーザーガイドに載っています)。至急対応いたします。

ライセンスキーの再発行は、ご購入から1年間は無償です。以降はライセンスキーの発行1回につき3,300円(税込)の手数料を申し受けます。

※ ライセンスはお使いになれる台数、ライセンスキーはご利用のパソコンを指定するもので、別のものです。
途中の作業を保存して、別の担当者に渡せますか?

はい。「名前を付けて保存」で1つのファイルになります。図面も中に入るので、相手のパソコンに元の図面が無くても開けます。手で動かした位置もそのまま残ります。

加工機に渡す座標の一覧は出せますか?

配置リストから、番号・X・Y・角度をCSVで書き出せます。原点を母材の中央・四隅のどこにするか、部品のどこで測るか(中心・四隅)も選べます。

使用許諾契約(ライセンス条件)はどこで確認できますか?

使用許諾契約書にて全文を公開しています。インストール時にも表示され、ご同意いただいたうえでご利用いただきます。

主な内容は次のとおりです。

・ライセンスキーによって指定されたパソコンでご利用いただけます(譲渡・貸与・再配布はできません)
・不具合の修正には、合理的な範囲で対応いたします
・万一の損害について、当方の賠償責任は、お支払いいただいたライセンス料を上限とします

インボイス(適格請求書)は発行されますか?

現在、当方は免税事業者のため、適格請求書の発行はいたしかねます。

免税事業者からの課税仕入れについては経過措置が設けられており、一定割合の仕入税額控除が認められています(控除できる割合は年度により変わります)。貴社のご負担額については、顧問税理士にご確認ください。

あなたの図面で、
試してください。

実際のDXFデータでの検証が、いちばん確実です。デモのご希望、価格のご相談は下記メールへ。
